La France, terre d'histoire et d'architecture, abrite un patrimoine bâti d'une richesse incomparable. Châteaux médiévaux, églises gothiques, hôtels particuliers... Ces joyaux architecturaux, témoins de notre passé, constituent un héritage précieux à préserver.
Cependant, le temps n'épargne personne, et ces constructions anciennes, souvent fragilisées par les siècles, nécessitent des rénovations régulières. Un défi de taille, car il ne s'agit pas simplement de restaurer l'aspect extérieur de ces bâtiments, mais de garantir leur pérennité en respectant leur intégrité historique et architecturale.
La rénovation d'un bâtiment ancien est un projet complexe qui exige une connaissance approfondie de sa structure et de ses pathologies. Un diagnostic précis est donc la pierre angulaire de toute intervention réussie.
Or, les méthodes traditionnelles d'inspection, souvent invasives et imprécises, peuvent s'avérer inefficaces, voire dangereuses, pour ces structures fragiles. C'est là que le Scan 3D révolutionne la donne, offrant une solution moderne et efficace pour évaluer avec précision les structures anciennes.
Dans cet article, l’Atelier JUNO Paris vous dit tout sur la technologie du scan 3D, et comment elle révolutionne la rénovation des bâtiments anciens et historiques en France par ses nombreux avantages.
Qu'est-ce que le scan 3D de bâtiments et comment ça fonctionne ?
Si le Scan 3D a connu ses premiers développements dans les années 1960, c'est au cours des dernières années que la technologie a connu une véritable révolution grâce aux progrès de l'informatique et de la robotique.
Le principe du Scan 3D repose sur l'émission de lumière laser et la capture des données réfléchies par la surface du bâtiment. Deux technologies principales dominent le domaine du scan 3D de bâtiments :
1. Scanners laser à triangulation
Principe : Projection d'un faisceau laser sur la surface du bâtiment et mesure du temps de retour au capteur.
Avantages : Précision élevée, distance de travail importante, adaptabilité à différents types de surfaces.
Inconvénients : Coût élevé, sensibilité aux conditions de luminosité, difficulté d'utilisation dans les zones difficiles d'accès.
2. Scanners à lumière structurée
Principe : Projection d'un motif de lumière sur la surface et analyse de sa déformation pour en déduire la géométrie.
Avantages : Rapidité d'acquisition, faible coût, portabilité.
Inconvénients : Moins précis que les scanners laser, sensibilité aux variations de surface, nécessité d'une texture adéquate.
A noter l’existence d’une alternative prometteuse : la photogrammétrie, un procédé qui s'appuie sur des photographies numériques pour générer des modèles 3D. Cette technique présente plusieurs avantages :
Accessibilité : Largement accessible grâce à l'utilisation d'appareils photo numériques, y compris des smartphones.
Faible coût : Ne nécessite pas d'équipement spécialisé onéreux.
Flexibilité : Applicable à une grande variété de bâtiments et de structures.
Cependant, la photogrammétrie présente également des limitations :
Précision : Moins précise que les scanners laser, surtout pour les détails fins.
Conditions d'éclairage : Nécessite un bon éclairage pour une acquisition optimale.
Compétences : Nécessite des compétences spécifiques en traitement d'images et en photogrammétrie.
3. Étapes du processus de numérisation 3D

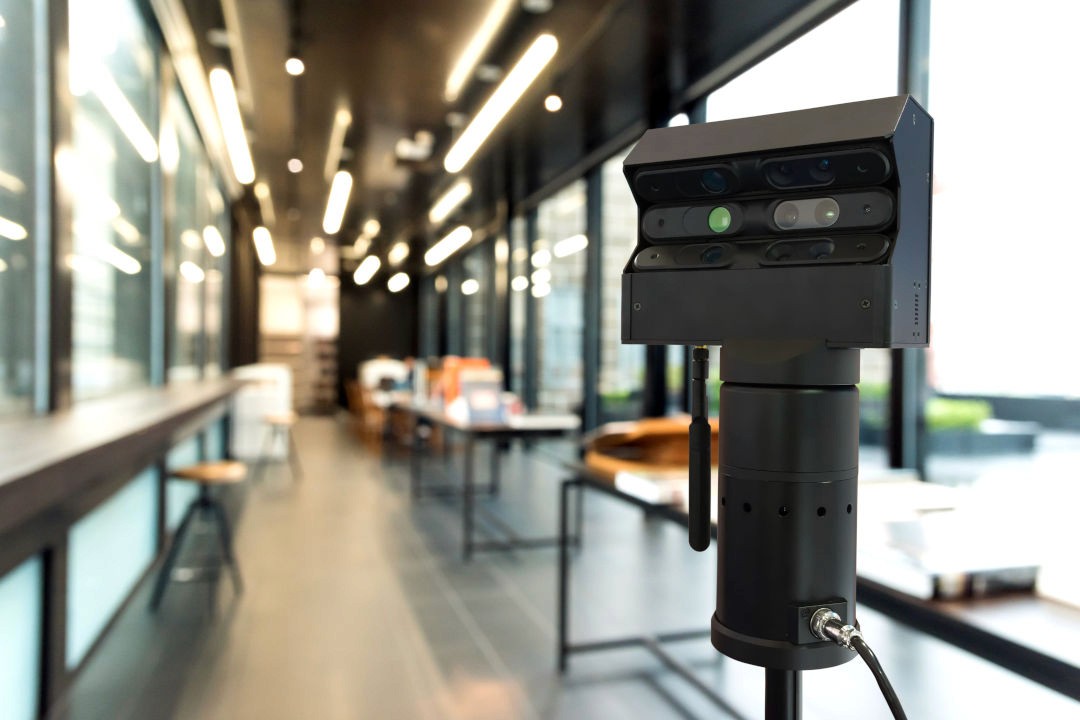

Installation du scanner: Le scanner est placé à différents points stratégiques autour du bâtiment pour capturer des vues multiples.
Acquisition des données: Le scanner envoie des millions de points de lumière et capture les données réfléchies.
Traitement des données: Les données brutes sont ensuite traitées par un logiciel spécialisé pour créer un modèle 3D précis.
Restitution et analyse: Le modèle 3D peut être ensuite visualisé, analysé et exploité pour différents usages.
Les avantages du Scan 3D pour la rénovation des bâtiments anciens
Une précision inégalée, pour un diagnostic fiable et exhaustif
Le Scan 3D offre une précision incomparable dans l'analyse des structures anciennes, surpassant de loin les méthodes traditionnelles.
Création de plans précis : Le modèle 3D généré par le Scan 3D offre une résolution exceptionnelle, permettant la création de plans précis et détaillés du bâtiment. Chaque élément architectural est capturé avec une clarté impressionnante, facilitant la conception des interventions et la réalisation des travaux de rénovation.
Détection des défauts structurels et évaluation des risques : Le scan 3D permet de déceler avec une précision millimétrique les fissures, les affaissements, les déformations et autres anomalies qui peuvent fragiliser la structure du bâtiment. On obtient alors une cartographie détaillée des pathologies du bâtiment, facilitant l'identification des zones critiques et la planification des interventions.
Conservation du patrimoine : Le scan 3D permet de créer un "jumeau numérique" du bâtiment, contribuant à la conservation du patrimoine architectural et à la transmission des connaissances aux générations futures.
Un gain de temps et d'argent pour optimiser les projets de rénovation
Le Scan 3D révolutionne la gestion des projets de rénovation en réduisant considérablement le temps et les coûts associés aux phases d'inspection et d'analyse.
Rapidité d'acquisition des données: Le scan 3D permet de numériser un bâtiment en quelques heures, contrairement aux méthodes traditionnelles, qui peuvent prendre plusieurs jours.
Réduction des interventions invasives: Le scan 3D élimine le besoin de sondages et d'autres interventions invasives qui peuvent endommager le bâtiment et retarder le projet.
Meilleure planification et suivi des travaux: La précision du modèle 3D permet de planifier les travaux avec une grande précision, optimisant l'organisation du chantier et réduisant les imprévus. Le scan 3D également permet de comparer l'état initial du bâtiment avec son état en cours de rénovation à différentes étapes, permettant un suivi précis de l'avancement des travaux.
Diminution des coûts: Le gain de temps et l'optimisation des interventions se traduisent par une réduction significative des coûts de rénovation.
Une minimisation des risques pour une sécurité accrue du chantier de rénovation
Meilleure communication entre les parties prenantes du projet : En fournissant une représentation visuelle détaillée de la structure du bâtiment, le scan 3D permet une compréhension commune des risques et des enjeux. Tous les acteurs impliqués disposent d'une vision claire et précise de la situation, ce qui favorise une collaboration efficace et des prises de décision éclairées.
Évaluation des risques d'effondrement : Le Scan 3D est capable d'identifier les zones à risque d'effondrement avec une précision remarquable. En analysant les données collectées, notre Atelier d’architecture peut anticiper les dangers potentiels et prendre les mesures appropriées pour prévenir les accidents. Cette capacité à détecter les menaces invisibles à l'œil nu contribue à réduire considérablement les risques sur le chantier, assurant la protection du patrimoine bâti.
Planification d'étayage : Le modèle 3D fourni par le Scan 3D peut être utilisé pour planifier l'étayage et la consolidation de la structure avant le début des travaux de rénovation. En simulant les conditions réelles du chantier, les professionnels peuvent déterminer les meilleures stratégies d'intervention et minimiser les risques de dommages structurels pendant les travaux. Cette approche proactive permet d'optimiser la sécurité sur le chantier et d'assurer le succès de la rénovation du bâtiment ancien.
Sécurité des travailleurs : Grâce à sa capacité à identifier précisément les pathologies et les points faibles de la structure, le Scan 3D permet de mettre en place des mesures de sécurité adéquates pour les travailleurs sur le chantier.
Études de cas et exemples pratiques : Les plus grands chantiers de modélisation 3D pour la rénovation et la sauvegarde du patrimoine français
Cathédrale Notre-Dame de Paris
Le chantier de reconstruction de la cathédrale Notre-Dame de Paris, suite à l'incendie de 2019, est l'un des plus emblématiques en France. Le Scan 3D a joué un rôle crucial dans ce projet, permettant de :
Réaliser un relevé complet de l'édifice avant et après l'incendie, offrant une documentation précise de l'état des structures.
Identifier les zones endommagées et les pathologies du bâtiment, facilitant le diagnostic et la planification des interventions.
Suivre l'avancement des travaux et comparer l'état initial de la cathédrale avec son état en cours de rénovation.
Créer des simulations immersives pour visualiser les différentes phases de la reconstruction et sensibiliser le public à ce projet unique.
Château de Versailles
Le château de Versailles, monument historique classé au patrimoine mondial de l'UNESCO, s'est engagé dans une vaste campagne de numérisation 3D. Cette initiative vise à :
Créer des modèles numériques des différentes parties du château, intérieurs et extérieurs, pour une documentation précise et exhaustive.
Restaurer les éléments endommagés en s'appuyant sur les modèles 3D et en utilisant des techniques d'impression 3D pour la reproduction des éléments manquants.
Créer des simulations immersives pour offrir aux visiteurs une expérience unique et pédagogique.
Favoriser la recherche et l'enseignement en mettant à disposition des chercheurs et des étudiants les modèles 3D du château.
Pont du Gard
Le Pont du Gard, aqueduc romain classé au patrimoine mondial de l'UNESCO, a fait l'objet d'une numérisation 3D de haute précision. Cette opération a permis de :
Réaliser un relevé topographique précis de l'ensemble du monument, y compris des parties inaccessibles.
Évaluer l'état de conservation du Pont du Gard et identifier les zones de fragilisation.
Planifier des interventions de restauration ciblées et durables.
Mieux comprendre les techniques de construction employées par les Romains et valoriser ce patrimoine exceptionnel.
Conclusion
Le Scan 3D représente une avancée majeure dans le domaine du diagnostic des bâtiments anciens. En offrant une précision accrue, un gain de temps et d'argent, une minimisation des risques et une visualisation en 3D, cette technologie révolutionne la rénovation des structures historiques. Pour les propriétaires et les professionnels du bâtiment, investir dans le Scan 3D est un choix judicieux pour garantir le succès des projets de rénovation.
Contactez-nous dès aujourd'hui pour en savoir plus sur l'utilisation du Scan 3D dans la rénovation des bâtiments anciens.
Les experts de l’Atelier JUNO Paris sont là pour répondre à toutes vos questions et vous accompagner dans tous vos projets de rénovation.
